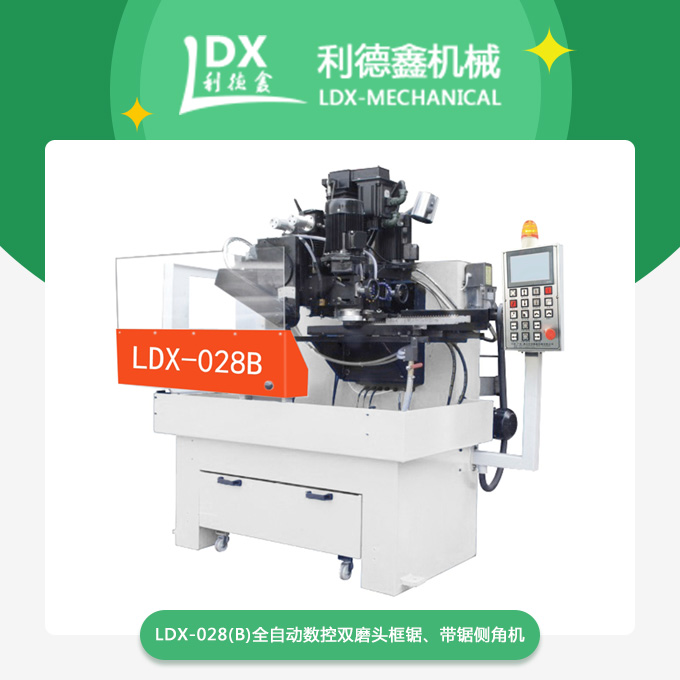

分析鋸條磨齒機在電氣部分改造方案

（1）制作電箱：使操作者通過操作電箱控制刀架轉臺轉位，從而使齒盤轉過相應角度，并對齒盤進行加工。 ??

（2）電箱功能：按下自復位式按鈕，轉臺松開，轉過固定角度后鎖緊，即完成轉位。如圖5所示。?

（3）轉臺控制過程簡介：轉臺的控制機構主要包含松開、鎖緊電磁閥，鎖緊、松開到位檢測開關。在控制過程中PLC接收控制信號并輸出，控制轉臺執行相應的動作。按下按鈕，PLC接收到轉位信號后，PLC輸出松開信號，松開電磁閥得電，轉臺松開。PLC收到松開反饋信號后，經延時輸出正轉信號，正轉電磁閥得電，轉臺正轉。轉到一個工位角度后，到位檢測開關輸出，PLC收到到位信號后，經延時輸出鎖緊信號，鎖緊電磁閥得電，轉臺鎖緊，轉位過程完成。?

（4）砂輪修整器部分：使用伺服驅動器的位置模式實現砂輪修整器的動作，位置命令由內部寄存器提供，命令值通過伺服驅動器參數設定，通過觸發信號觸發動作。PLC通過DI信號選擇寄存器編號和觸發相應動作，實現砂輪修整器的往復運動。

鋸條磨齒機平面磨床操作7大注意事項：

1：平面磨床定位

①平面磨床應在zui大運動空間外再預留300mm以上，每個底腳螺絲吃緊，臺面前后及左右水平在0.04/1000mm以內。（安裝變頻器的要求需更高）②每三個月檢察，調整工作臺面水平，吃緊每個底腳螺絲。

2：平面磨床砂輪

①所選砂輪須能承受周轉速2000m/min以上。②禁止使用有破損之砂輪。③新砂輪裝上法蘭必須做平衡。④進行正式磨削前，砂輪需空轉5分鐘。⑤zui大進刀量行程800mm以下磨床為0.03mm，800mm以上磨床為0.05mm。

3：平面磨床主軸

①安裝砂輪前須確定主軸為順時針方向旋轉。②開機時，須先開主軸后開沖水。

4：平面磨床液壓裝置

①平面磨床使用粘度為46號液壓油。②新機在使用三個月后需更換液壓油，以后則每年更換一次，同時須清潔油箱。③每天檢查液壓油油位，油位應保證在zui低與zui高線之間。④液壓馬達啟動前，須確定流量調速桿在關閉位置。⑤須先開吸磁后開液壓。

5：平面磨床潤滑裝置

①潤滑油使用粘度為32號的導軌潤滑油。②每天確認油箱（池）油量，保證在下線以上。③每周檢查導軌油路是否通暢，杜絕導軌失油。④建議每三個月油箱清洗一次。⑤潤滑脂按規定定期加注。

6：平面磨床左右機構

①禁止在工作臺運動時調整左右行程。②當工作臺鋼索松動時，應立即做調整。（本條適用手動機型）。

7：平面磨床沖水及吸塵裝置

①吸塵箱過濾網每?jī)芍茼毲鍧嵰淮巍＂诶淙彼涿恳粋€(gè)月須清洗一次。③禁止使用空*清洗平面磨床。
